前言

在企业知识库系统的落地实践中，我们通常需要处理两大类数据：非结构化数据（如文本、图片）和结构化数据（如数据表格）。尽管非结构化数据处理方案已相对成熟，但如何高效存储和检索结构多变的企业表格数据，仍是一个值得深入探讨的技术问题。本文将聚焦于表格数据的存储与检索方案，分享一种基于动态字段映射的设计思路。

数据表格的抽象：从“动态表”到“固定表”

当用户上传一份业务表格（如一份“学生信息表”）时，最直接的存储方案是在数据库中创建一张与之对应的物理表。然而，在实际业务中，用户可能上传来自不同业务、结构各异的表格（如“员工考勤表”、“销售订单表”）。如果为每一份表格都创建一张新表，将导致数据库中存在大量结构迥异的表，难以维护和管理。

为了解决这个问题，我们引入了动态字段映射的设计思想。其核心在于，将用户上传的任意表格，都抽象为一种通用的、可动态扩展的模型，并将其数据存入几张固定的物理表中。具体而言：

总表 (t_file_category)：用于记录所有文件（包括非结构化文件和结构化表格）的元信息。
字段表 (t_structured_field)：用于定义每个结构化表格拥有哪些字段（即表头）。
字段值表 (t_structured_field_data)：以“行-字段”的键值对形式，存储表格中每一个单元格的数据。

通过这种设计，无论用户上传的表格结构如何变化，我们都能将其动态地映射到固定的几张数据库表中，实现了“以不变应万变”。

核心表结构设计

1. 总表 (t_file_category)

总表是所有文件的目录，通过 type字段区分是结构化数据还是非结构化数据。

CREATE TABLE `t_file_category` (
  `id` bigint NOT NULL COMMENT '序列',
  `name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '文件夹名称',
  `code` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '文件夹编码',
  `parent_code` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '父文件夹编码',
  `source` int DEFAULT '0' COMMENT '来源',
  `state` int DEFAULT '0' COMMENT '状态',
  `description` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '说明',
  `label` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '标签',
  `type` int DEFAULT '1' COMMENT '类型（0：结构化，1：非结构化）',
  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `workspace_id` bigint DEFAULT NULL COMMENT '归属工作空间ID',
  `tenant_id` bigint DEFAULT '0' COMMENT '租户编号',
  `sorting` int DEFAULT '0' COMMENT '排序',
  `version` int DEFAULT '1' COMMENT '版本号',
  `error_msg` json DEFAULT NULL COMMENT '错误信息',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_name` (`name`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci COMMENT='总表';

2. 字段表 (t_structured_field)

此表定义了每个结构化表格的具体结构（表头）。

CREATE TABLE `t_structured_field` (
  `id` bigint NOT NULL COMMENT '序列',
  `category_id` bigint DEFAULT NULL COMMENT '总表id',
  `name` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '字段名称',
  `default_value` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '默认值',
  `enable_search` bit(1) NOT NULL DEFAULT b'1' COMMENT '是否参与检索',
  `enable_llm` bit(1) NOT NULL DEFAULT b'1' COMMENT '是否参与模型回复',
  `source` int DEFAULT '0' COMMENT '数据来源（0：本地导入，1：后台上传）',
  `state` int DEFAULT '0' COMMENT '状态',
  `description` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '说明',
  `label` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '标签',
  `type` int DEFAULT '0' COMMENT '类型（0：string，1：double，2：long，3：datetime，4：link）',
  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `workspace_id` bigint DEFAULT NULL COMMENT '归属工作空间ID',
  `tenant_id` bigint DEFAULT '0' COMMENT '租户编号',
  `sorting` int DEFAULT '0' COMMENT '排序',
  `version` int DEFAULT '1' COMMENT '版本号',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_name` (`name`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci COMMENT='结构化数据字段表';

3. 字段值表 (t_structured_field_data)

此表以“长链”或“键值对”的形式存储表格中每一个单元格的数据。

CREATE TABLE `t_structured_field_data` (
  `id` bigint NOT NULL COMMENT '序列',
  `category_id` bigint DEFAULT NULL COMMENT '总表id',
  `line_no` bigint DEFAULT NULL COMMENT '行号',
  `field_id` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '字段id',
  `value` varchar(255) CHARACTER SET utf8mb4 COLLATE utf8mb4_general_ci DEFAULT NULL COMMENT '值',
  `source` int DEFAULT '0' COMMENT '数据来源（0：本地导入，1：后台上传）',
  `state` int DEFAULT '0' COMMENT '状态',
  `description` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '说明',
  `label` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '标签',
  `type` int DEFAULT '0' COMMENT '类型（0：string，1：double，2：long，3：datetime，4：link）',
  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `workspace_id` bigint DEFAULT NULL COMMENT '归属工作空间ID',
  `tenant_id` bigint DEFAULT '0' COMMENT '租户编号',
  `sorting` int DEFAULT '0' COMMENT '排序',
  `version` int DEFAULT '1' COMMENT '版本号',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_name` (`field_id`) USING BTREE
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci COMMENT='结构化数据字段值';

设计示例：

假设用户上传了以下“学生信息表”：

姓名	年龄
张三	22
李四	23

在数据库中，它的存储形式将是：

t_structured_field(字段定义):
id
category_id
name
type
1
1001
姓名
0
2
1001
年龄
2
t_structured_field_data(单元格数据):
id
category_id
line_no
field_id
value
1
1001
1
1
张三
2
1001
1
2
22
3
1001
2
1
李四
4
1001
2
2
23

id	category_id	name	type
1	1001	姓名	0
2	1001	年龄	2

id	category_id	line_no	field_id	value
1	1001	1	1	张三
2	1001	1	2	22
3	1001	2	1	李四
4	1001	2	2	23

4. JSON冗余表 (t_structured_data)

为了前端能快速回显整个表格，我们额外设计了一张冗余表，以JSON格式存储整行数据，这是一种典型的“用空间换时间”的优化策略。

CREATE TABLE `t_structured_data` (
  `id` bigint NOT NULL COMMENT '序列',
  `content` json DEFAULT NULL COMMENT '内容',
  `category_id` bigint DEFAULT NULL COMMENT '总表id',
  `source` int DEFAULT '0' COMMENT '数据来源（0：本地导入，1：后台上传）',
  `state` int DEFAULT '0' COMMENT '状态',
  `description` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '说明',
  `label` varchar(255) CHARACTER SET utf8mb3 COLLATE utf8mb3_general_ci DEFAULT NULL COMMENT '标签',
  `type` int DEFAULT '1' COMMENT '类型',
  `creator` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '创建者',
  `create_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP COMMENT '创建时间',
  `updater` varchar(64) CHARACTER SET utf8mb4 COLLATE utf8mb4_unicode_ci DEFAULT '' COMMENT '更新者',
  `update_time` datetime NOT NULL DEFAULT CURRENT_TIMESTAMP ON UPDATE CURRENT_TIMESTAMP COMMENT '更新时间',
  `deleted` bit(1) NOT NULL DEFAULT b'0' COMMENT '是否删除',
  `workspace_id` bigint DEFAULT NULL COMMENT '归属工作空间ID',
  `tenant_id` bigint DEFAULT '0' COMMENT '租户编号',
  `sorting` int DEFAULT '0' COMMENT '排序',
  `version` int DEFAULT '1' COMMENT '版本号',
  PRIMARY KEY (`id`) USING BTREE,
  KEY `idx_categoryid` (`category_id`)
) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 COLLATE=utf8mb4_general_ci COMMENT='结构化数据内容';

向量库表设计

在向量检索场景中，我们需要将上述结构化数据转换为向量进行存储。这里面临一个关键决策：是存储所有字段的向量，还是只存储需要被检索的字段的向量？

方案一：存储所有字段数据

优点：灵活性高。可以随时通过调整配置，选择不同的字段组合作为检索目标，无需重新处理和数据回填。
缺点：存储成本较高，向量维度可能较大。

方案二：仅存储索引字段数据

优点：按需存储，存储成本和计算效率更优。
缺点：灵活性差。一旦表格向量化完成，检索字段即被固定，若想变更则需重新处理整个表格数据，成本高昂。

决策建议：

如果业务需求多变，需要频繁调整检索字段，方案一更合适。
如果业务场景稳定，检索目标明确，方案二是更经济高效的选择。

表结构上，还是基于业务表的动态字段映射思想

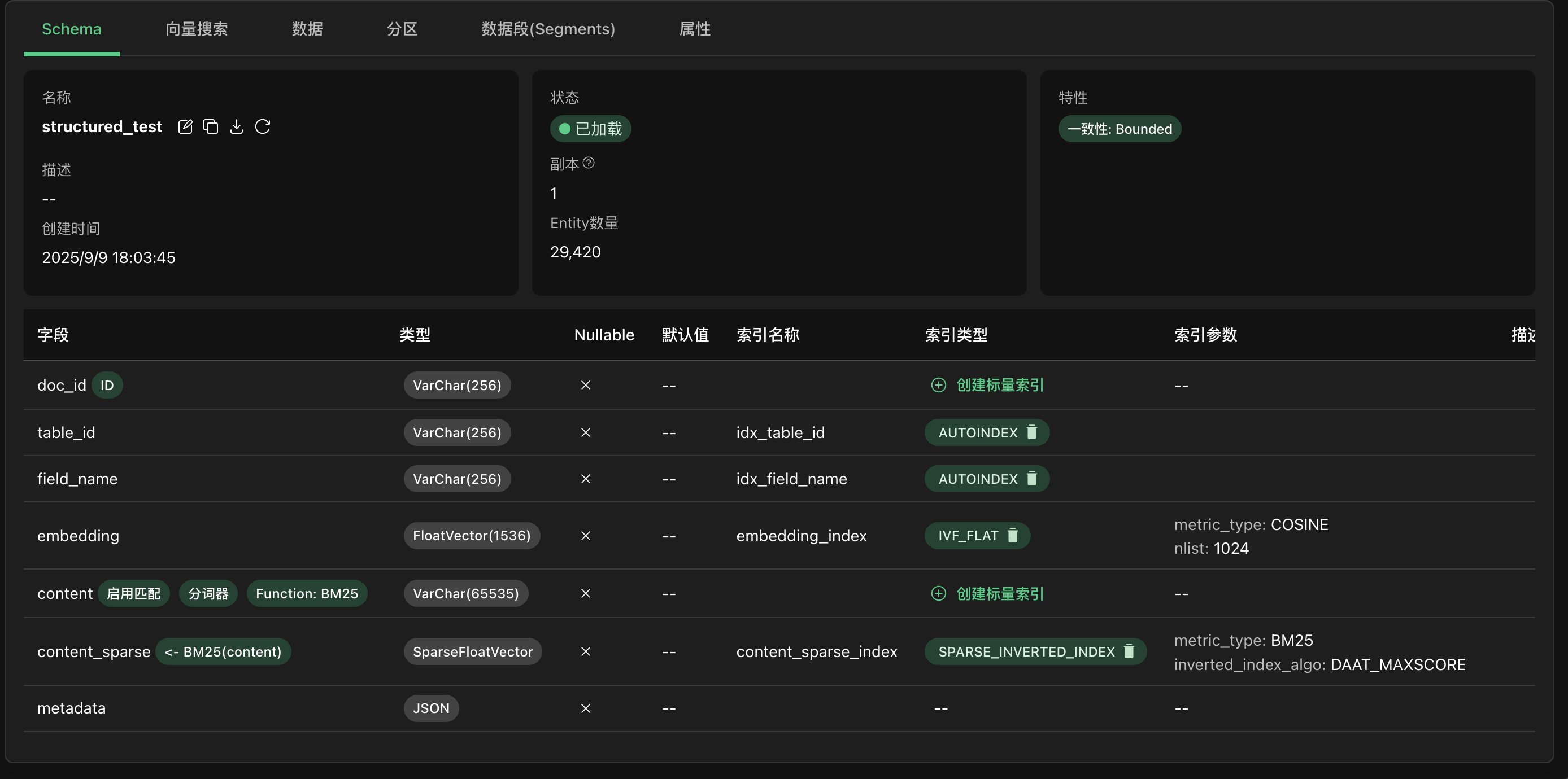

向量存储表

总结

通过动态字段映射的设计，我们成功地用一套固定的数据库Schema支撑了任意结构的企业表格数据存储。这种方案在灵活性、可维护性和扩展性之间取得了良好的平衡，是企业级知识库处理海量异构表格数据的一种有效实践。
